基本介紹:

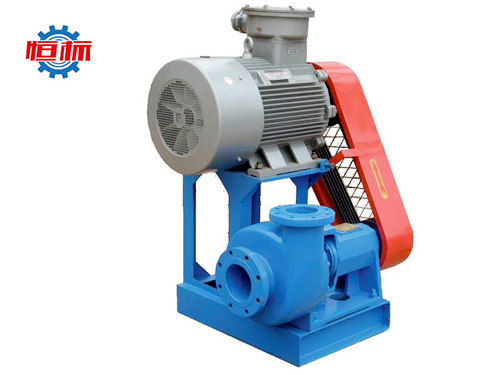

JQB60型渦輪剪切泵主要用于石油鉆井液(泥漿)在配制和處理泥漿的工作當中,傳統的配制方法達不到直接水化搬土和聚合物所需要的高剪切力,因而需要較長的時間,我公司研制的JQB120型渦輪剪切泵為用戶提供了快速配制和處理泥漿的新型設備,能滿足用戶配制和處理高性能泥漿的要求。
JQB60型渦輪剪切泵進行快速配制和處理泥漿,大大縮短泥漿配制時間,提高鉆井的經濟效益。用于剪切鉆井液的聚合物和粘土,提高鉆井液性能,并且還可以減少聚合物由于沒有被充分剪切而產生的“魚眼”,這些“魚眼”會傷害地層,使地層滲透率降低,油氣層減產。
特點說明:
大幅提高搬土顆粒的水化程度,節約膨潤土30%以上,使聚合物盡快剪切稀釋、水化。提供較高的排量和揚程,滿足配制和處理泥漿的要求。并且能減少泥餅和液流損失,降低鉆井液剪切比速率,提高凝膠強度,軸封結構設計合理,密封可靠,使用維護方便。
JQB120渦輪剪切泵、JQB60型渦輪剪切泵和混漿漏斗組裝起來形成了新的設備,石油行業把這個新的設備成為射流混漿裝置、剪切泵混漿裝置等。射流混漿裝置是用來配制或增加鉆井液總量,改變鉆井液密度、粘度、失水等,都需要將鉆井液材料(膨潤土,重晶石粉等)和相應的化學添加劑(聚合物等)投入循環罐中,如果直接投入會造成鉆井液材料和化學添加劑大量沉淀或成團聚狀,不能獲得分散、均勻的鉆井液。
性能結構:
JQB120渦輪剪切泵、JQB60型渦輪
剪切泵采用軸向吸入,臥式結構,由電機、泵座、泵殼、蝸輪、剪切輪等組成,采用三角帶傳輸動力裝置,采用了非常可靠的機械復合密封,基本不會產生泄漏。泵內部配有一個不銹鋼渦輪(其上有導葉、主葉輪、噴嘴、收集室)及一個剪切板。

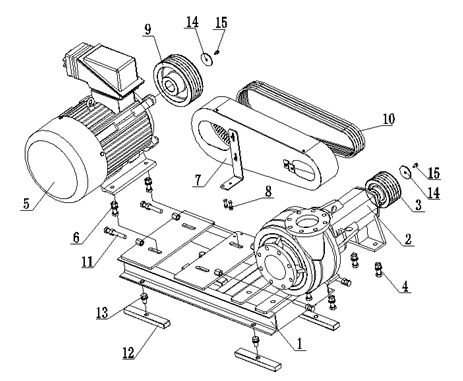

結構圖:
