基本詳情:
結構特點:

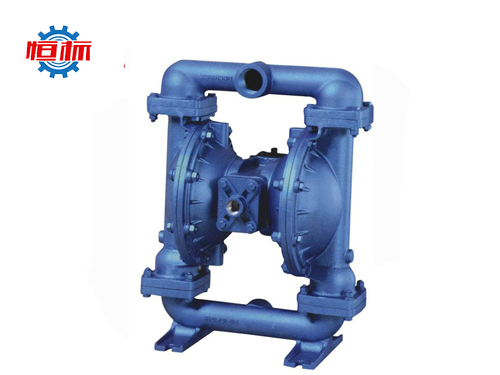

QBY氣動隔膜泵以質優的工程塑料或增強聚丙烯為泵體，具有良好的物理性能，以F46為隔膜片,四氟為球,球座，可適用于酸、 堿及各類有機溶劑，應用范圍較廣，該泵具有結構美觀，良好的物理抗性，經久耐用等特點，可用于陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，是目前國內的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。氣動隔膜泵型號意義:

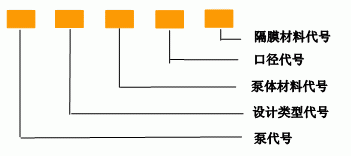

泵型號由五個單元組成按下列順序編制
安裝方式：
 |  |  | ||

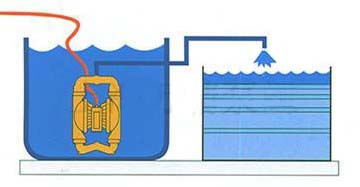

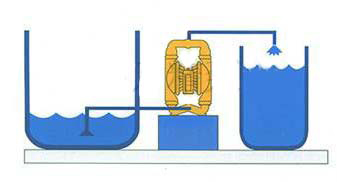

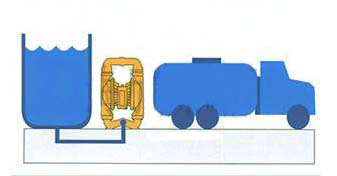

| 將液體從A容器抽送到B容器可用此法。 | 將泵浸在液體中，可代替潛水泵使用，壓縮空氣另用軟管引出。 | 高粘稠液體可采用此種方法將液位提高，使液料容易抽出 |
|
型號 |
流量
|
揚程
|
出口壓力
|
吸程
|
大允許能
|
大供氣壓力
|
大供氣消耗量
|
材料 |
|||
|
鋁合金 |
不銹鋼 |
鑄造鐵 |
增強聚丙烯 |
||||||||
|
QBY-10 |
0～0.8 |
0～50 |
5 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-15 |
0～1 |
0～50 |
5 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-25 |
0～2.4 |
0～50 |
5 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-40 |
0～8 |
0～50 |
5 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-50 |
0～12 |
0～50 |
5 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
★ |
|
QBY-65 |
0～16 |
0～50 |
5 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
★ |
|
QBY-80 |
0～24 |
0～50 |
5 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
★ |
|
QBY-100 |
0～30 |
0～50 |
5 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
★ |

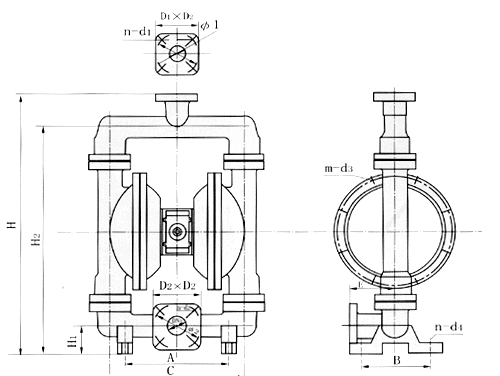

氣動隔膜泵安裝尺寸圖表：
|
型號
|
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺紋式
|
法蘭式
|
|||||
|
NPT/RC |
D1 |
D2 |
D3 |
D |
n |
d |
||||||||||
|
QBY-10 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
QBY-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
QBY-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 |
- |
- |
- |
- |
- |
- |
|
QBY-40 |
236 |
145 |
381 |
248 |
12 |
50 |
348 |
18 |
428 |
11/2 |
- |
- |
- |
- |
- |
- |
|
QBY-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 |
84 |
50 |
125 |
165 |
4 |
18 |
|
QBY-65 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
21/2 |
104 |
65 |
145 |
185 |
4 |
18 |
|
QBY-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3 |
118 |
80 |
160 |
200 |
8 |
18 |
|
QBY-100 |
360 |
240 |
634 |
455 |
18 |
130 |
721 |
60 |
960 |
- |
140 |
100 |
180 |
200 |
8 |
18 |
